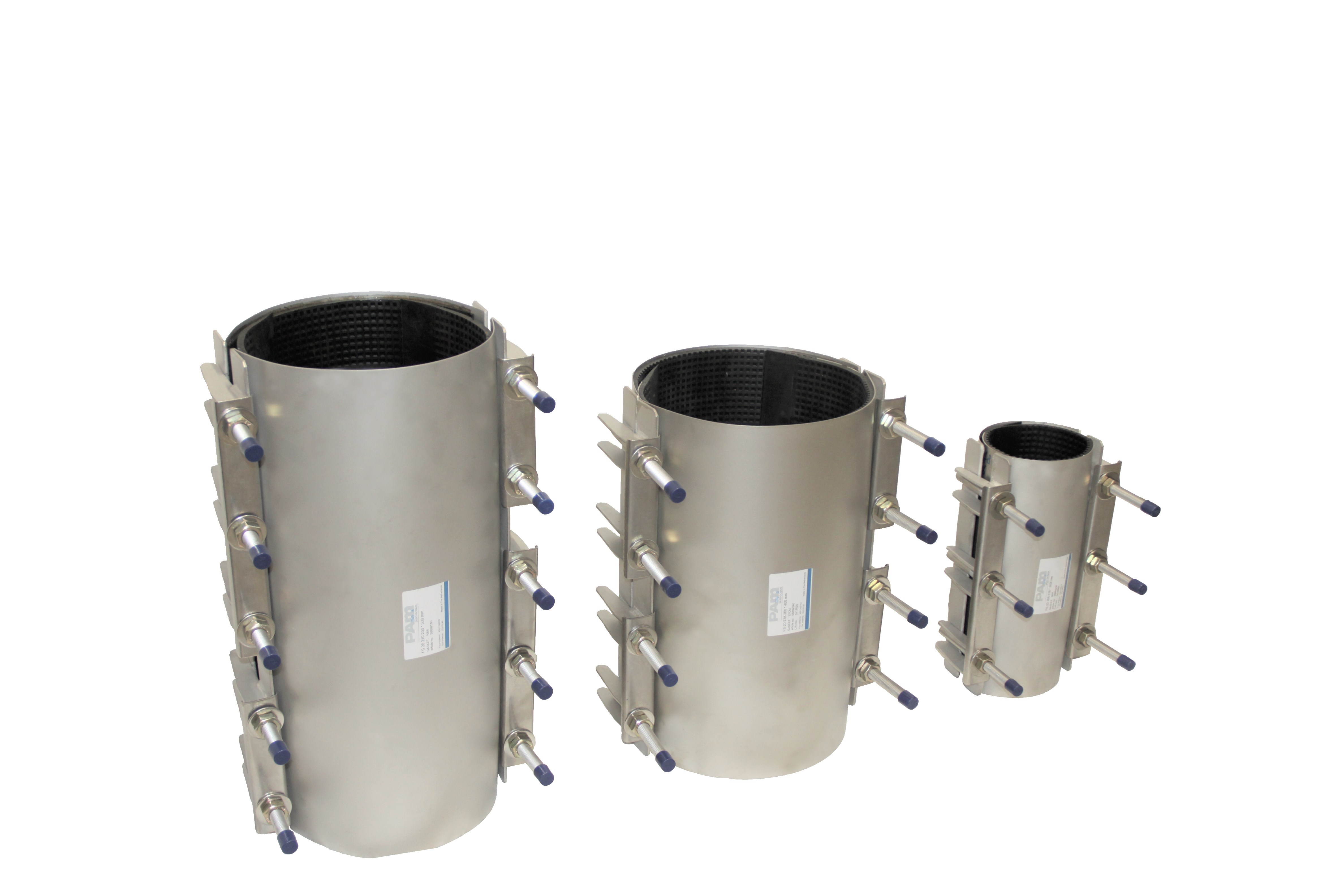

2-osainen korjausmuhvi FS-20

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti
tuotetiedot

Tekninen kuvaus

Korjausmuhvia käytetään linjassa havaitun vuodon korjaamiseen. Putken jatkaminen korjausmuhvilla ei ole suotavaa. Korjausmuhvi valitaan vaurion laajuuden, putkimateriaalin ja putkidimension perusteella. Korjausmuhvin pituuden tulee pääsääntöisesti olla 1,5 x putken halkaisija. Pituussuuntaisen putkivaurion korjauksessa korjausmuhvin tulee olla 150 mm vauriota pidempi nimellishalkaisijaan 350 mm asti. Tätä suuremmilla nimellishalkaisijoilla valitaan 200 mm vauriota pidempi korjausmuhvi.

Käyttökohde

Soveltuvat putkimateriaalit:

  • Valurauta (harmaa/pallografiitti)
  • Teräs
  • PE-pinnoitettu teräs
  • Asbestisementti
  • PVC*
  • GRP*
  • PE*

*) Käytettäessä muoviputkille varmista myyjältä sopivuus ja mahdolliset rajoitteet

PVC-putkilla pituusmitoitus +50% ja kiristysmomentti puolet nimellismomentista.

Materiaalit

  • Runko rst
  • Tiivisteet NBR-kumia
  • Pultit ja mutterit rst
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN Pituus mm Pulttikoko Kiristysmomentti Nm Lisätieto1 Hinta (ALV 0%)
RST-korjausmuhvi 2-osainen FS-20 L=200 88-110 F8891020 0132506 tilattaessa 3 kg/kpl 80 200 M12 65 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 196,30 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 88-110 F8891030 0132606 tilattaessa 4,5 kg/kpl 80 300 M12 65 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 316,50 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 88-110 F8891040 tilattaessa 5 kg/kpl 80 400 M12 65 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 351,90 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=200 108-128 F8891220 0132509 tilattaessa 3,7 kg/kpl 100 200 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 194,70 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 108-128 F8891230 0132609 tilattaessa 5,2 kg/kpl 100 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 316,50 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 108-128 F8891240 tilattaessa 6 kg/kpl 100 400 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 378,50 €/kpl Lisää koriin

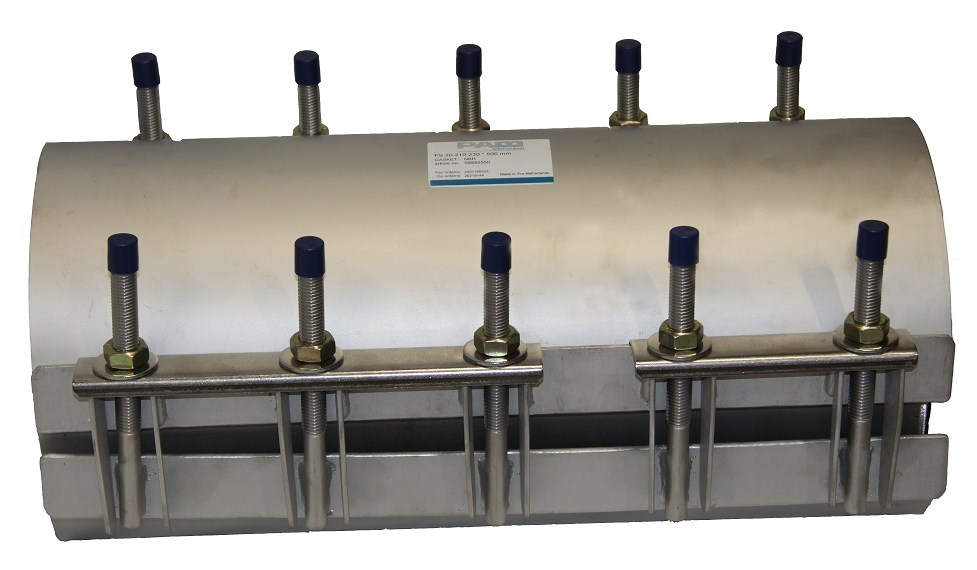

RST-korjausmuhvi 2-osainen FS-20 L=500 108-128 F8891250 tilattaessa 6,5 kg/kpl 100 500 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 421,50 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=200 130-150 F8891520 tilattaessa 4 kg/kpl 125 200 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 219,80 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 130-150 F8891530 0132613 tilattaessa 6 kg/kpl 125 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 350,70 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 130-150 F8891540 tilattaessa 8 kg/kpl 125 400 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 422,40 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=200 159-180 F8891820 tilattaessa 4,3 kg/kpl 150 200 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 239,70 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 159-180 F8891830 0132617 tilattaessa 6,4 kg/kpl 150 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 350,70 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 159-180 F8891840 tilattaessa 6,4 kg/kpl 150 400 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 463,60 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 168-189 F8892030 0132618 tilattaessa 6,4 kg/kpl 150 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 350,70 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 176-196 F8892330 0132621 tilattaessa 6,4 kg/kpl 200 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 393,80 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 176-196 F8892340 varastotuote 8,5 kg/kpl 200 400 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 486,80 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 210-230 F8892530 0132622 tilattaessa 7,3 kg/kpl 200 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 393,80 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 225-246 F8892730 0132623 tilattaessa 7,3 kg/kpl 200 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 408,90 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 240-260 F8892830 0132625 tilattaessa 7,3 kg/kpl 250 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 497,30 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 269-289 F8892930 tilattaessa 0 kg/kpl 250 300 M14 85 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 0,00 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 314-335 F8893340 0132728 tilattaessa 10,3 kg/kpl 300 400 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 613,40 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=300 322-344 F8893430 tilattaessa 7,7 kg/kpl 300 300 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 0,00 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 322-344 F8893440 0132729 tilattaessa 10,3 kg/kpl 300 400 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 705,10 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 337-358 F8893540 0132730 tilattaessa 10,3 kg/kpl 300 400 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 705,10 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 396-420 F8893940 0132732 tilattaessa 13,5 kg/kpl 400 400 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 823,00 €/kpl Lisää koriin
RST-korjausmuhvi 2-osainen FS-20 L=400 450-470 F8894340 0132733 tilattaessa 13,5 kg/kpl 400 400 M16 110 Huom! PVC-putkella kiristysmomentti 50% nimellisarvosta 881,70 €/kpl Lisää koriin

Täydentävät tuotteet

4 tyokalu puhdistus putkiraspi
Puhdistustyökalut

Katso tuotteen lisätiedot »


Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg Hinta (ALV 0%)
Tiivisteuran puhdistustyökalu 110477 varastotuote 0,04 kg/kpl 13,90 €/kpl Lisää koriin
Putkiraspi metalliputken puhdistamiseen 1,25 m F7010127 7040467 varastotuote 0,85 kg/kpl 252,40 €/kpl Lisää koriin


Lisätiedot

Ominaisuudet

NBR-kuminen tiiviste soveltuu sekä puhtaalle vedelle että jätevedelle. Lämpötilankesto maks +70 °C.

Dokumentaatio

FS 20 asennusohje 1 MB
