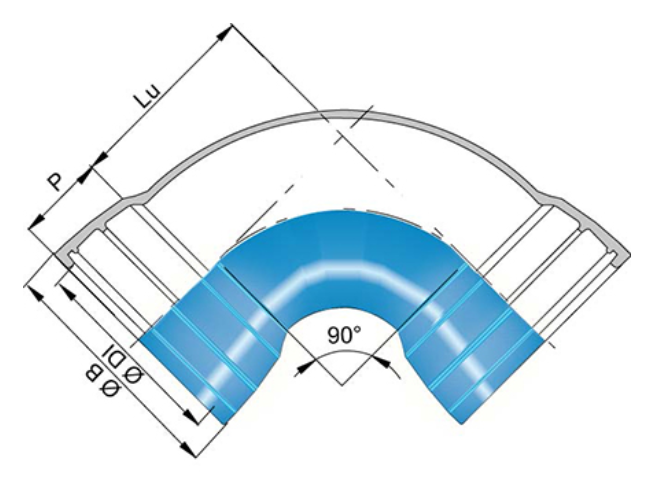

Muhvikulmayhde MMQ 90˚

tuotetiedot

Tekninen kuvaus

  • DN 60-300 Tyton-muhvilla (saatavana myös UNIVERSAL-muhvi)
  • DN 350 -1200 STD ja STD UNIVERSAL-kaksikammiomuhvilla

Materiaalit

  • GJS - 500 pallografiittivalurauta
  • 250µm Epoksipinnoite (saatavana myös muita pinnoitteita)
  • EPDM kumitiiviste (saatavana myös NBR)

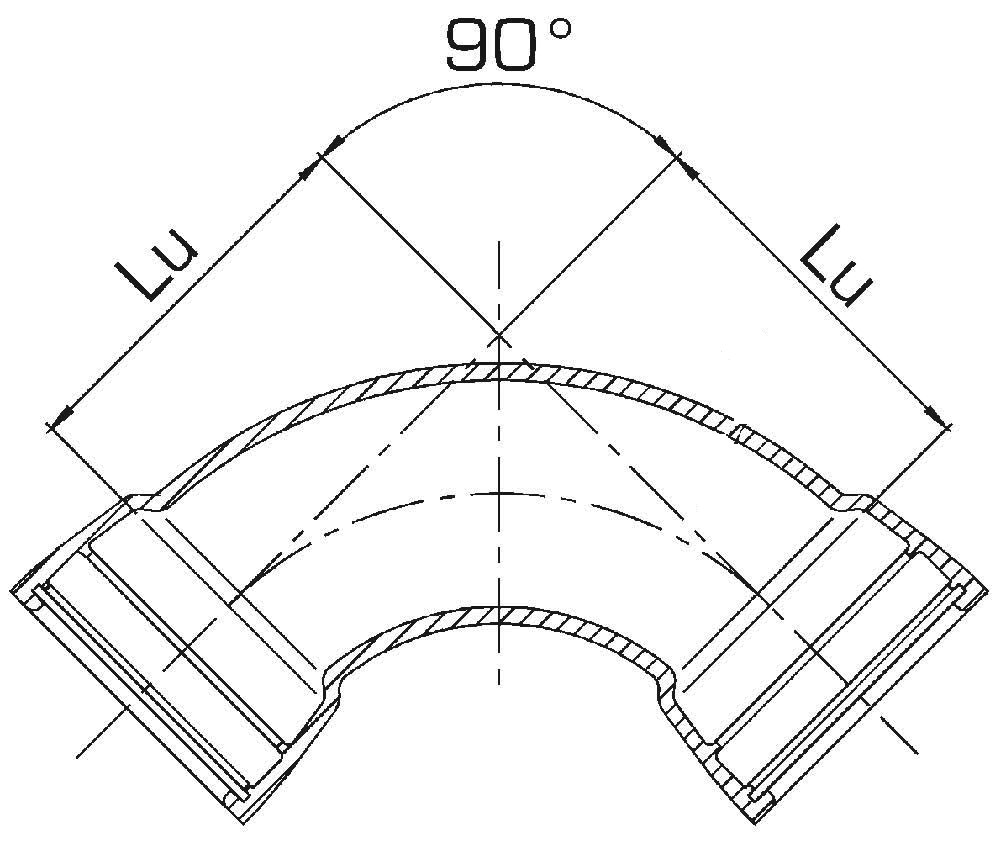

Tuotenimi Tuotenro LVI-nro DN Paino kg Kuvaus Lu mm Hinta (ALV 0%)
Muhvikulmayhde MMQ Tyton 90° DN 100 S1751090E 0113505 100 10 kg/kpl Tyton 125 148,40 €/kpl Lisää koriin
Muhvikulmayhde MMQ Tyton 90° DN 150 S1751590E 0113507 150 20 kg/kpl Tyton 175 262,30 €/kpl Lisää koriin
Muhvikulmayhde MMQ Tyton 90° DN 250 S1752090E 0113508 200 40 kg/kpl Tyton 225 473,20 €/kpl Lisää koriin
Muhvikulmayhde MMQ Tyton 90° DN 200 S1752590E 0113509 250 46 kg/kpl Tyton 280 709,60 €/kpl Lisää koriin
Muhvikulmayhde MMQ Tyton 90° DN 300 S1753090E 0113510 300 64 kg/kpl Tyton 330 970,80 €/kpl Lisää koriin
Muhvikulmayhde MMQ Universal 90° DN 400 S1754090SVE 400 113 kg/kpl Universal 430 2285,60 €/kpl Lisää koriin
Muhvikulmayhde MMQ Universal 90° DN 500 S1755090SVE 500 233 kg/kpl Universal 550 3621,50 €/kpl Lisää koriin
Muhvikulmayhde MMQ Universal 90° DN 600 S1756090SVE 600 347 kg/kpl Universal 645 4539,00 €/kpl Lisää koriin
Muhvikulmayhde MMQ Universal 90° DN 800 S1758090SVE 800 715 kg/kpl Universal 844 0,00 €/kpl Lisää koriin
Lisätiedot

Ominaisuudet

  • Muhviliitos säilyy joustavana ja sallii ison kulmapoikkeaman myös lukittuna (kts. taulukko)
  • Maksimi paineenkesto PFA 40, (kts putkityyppi)
  • Lukkotiiviste DN 60 -600
  • DN 400 - 1200 suosittelemme UNIVERSAL kaksikammiolukitusta (Vi tai Ve)

Asennus

  • Nopea asennus ilman pultteja tai hitsausta myös lukittuna
  • Joustava pistomuhvi - asennus suoraan työntämällä, kulmapoikkeaman kääntö asennuksen lopuksi
  • Huomioi lukitusmatkan laskentaohjeet tai kulmatuen käyttö (harkitse loivempaa kulmaratkaisua suurissa paineissa ja putkissa)

Standardit

  • EN 545:2010, ISO 2531:2009
