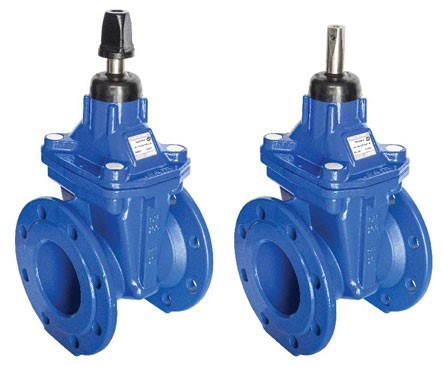

Euro 20 New -kumiluistiventtiili DN40-300

Euro 20 New DN40-DN300 kumiluistiventtiili

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti

tuotetiedot

Tekninen kuvaus

Lyhyt runkomalli
Täysaukkoinen venttiili, josssa sakan kertyminen on minimoitu sisäosien muotoilulla
Täydellinen tiiveys varmistettu luistin kaksihuulisella, kokoonpuristuvalla rakenteella ja optimaalisella muotoilulla. Venttiilien karamomentit alittavat huomattavasti ISO 7259 standardin suositukset.
Sallittu käyttöpaine PFA 16 bar
Laippaporaus DN40-150 PN10/16, DN200-300 PN10 (PN16 tilauksesta)
GSK hyväksytty epoksipinnoite
Valmistajan takuu 10 vuotta

Käyttökohde

Vesihuoltoverkostot
Kastelujärjestelmät
Palovesijärjestelmät
Vedenkäsittelylaitokset ja pumppaamot
Soveltuvin osin myös teollisuuskohteet
Kumiluistiventtiilit eivät sovellu virtaaman säätöön.

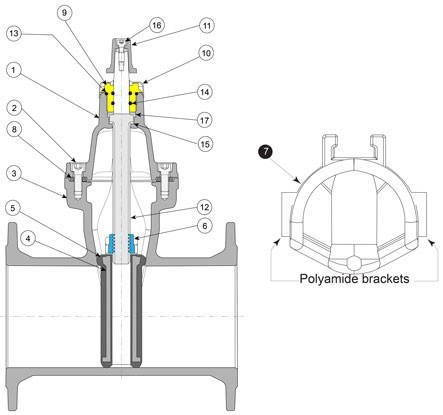

Materiaalit

Runko ja kansi GJS-500 pallografiittivalurautaa, epoksipinnoite (250 µm)
Luisti EPDM-kumioitua pallografiittivalurautaa (saatavana myös NBR-kumioituna,)
Kara ruostumatonta terästä X20Cr13 acc. EN10088-3
Karan mutteri erikoismessinkiä
Karan holkki pronssia
Karan suojatiiviste EPDM-kumia
Pultit A2

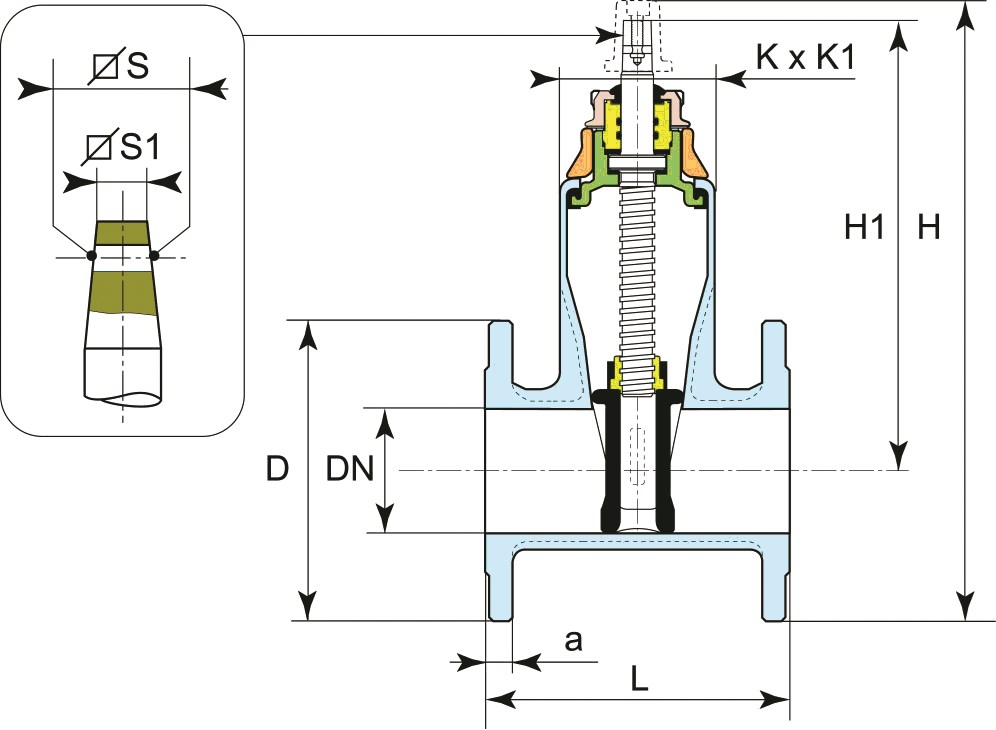

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	DN	Pituus mm	PN bar	Korkeus mm	h (korkeus 2)	Hinta (ALV 0%)
PAM Euro 20 New DN 40 kumiluistiventtiili	RBA40BBCH	3832002	tilattaessa	8,6 kg/kpl	40	140	10	324	227	168,50 €/kpl	Lisää koriin
PAM Euro 20 New DN 50 -kumiluistiventtiili	RBA50BBCH	3832003	varastotuote	10,3 kg/kpl	50	150	10	326	222	178,60 €/kpl	Lisää koriin
PAM Euro 20 New DN 65 -kumiluistiventtiili	RBA65BBLH		tilattaessa	12,7 kg/kpl	65	170	10	374	264	199,60 €/kpl	Lisää koriin
PAM Euro 20 New DN 80 -kumiluistiventtiili	RBA80BNCH	3832007	varastotuote	14,3 kg/kpl	80	180	10	405	288	231,10 €/kpl	Lisää koriin
PAM Euro 20 New DN 100 -kumiluistiventtiili	RBB10BNCH	3832009	varastotuote	19 kg/kpl	100	190	10	448	316	262,70 €/kpl	Lisää koriin
PAM Euro 20 New DN 125 -kumiluistiventtiili	RBB12BNCH	3832011	tilattaessa	24,3 kg/kpl	125	200	10	501	358	350,90 €/kpl	Lisää koriin
PAM Euro 20 New DN 150 -kumiluistiventtiili	RBB15BBCH	3832013	varastotuote	32,3 kg/kpl	150	210	10	563	401	367,70 €/kpl	Lisää koriin
PAM Euro 20 New DN 200 -kumiluistiventtiili	RBB20BBBH	3832022	varastotuote	55 kg/kpl	200	230	10	728	508	830,00 €/kpl	Lisää koriin
PAM Euro 20 New DN 250 -kumiluistiventtiili	RBB25BBBH	3832041	tilattaessa	82 kg/kpl	250	250	10	875	620	1193,50 €/kpl	Lisää koriin
PAM Euro 20 New DN 300 -kumiluistiventtiili	RBB30BBBH	3832043	varastotuote	137 kg/kpl	300	270	10	1 036	751	1778,60 €/kpl	Lisää koriin

Täydentävät tuotteet

Kiinteä karanjatko PAM NEW-linjaventtiileille

Katso tuotteen lisätiedot »

Näytä tuotteet

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	DN	Pituus mm	Hinta (ALV 0%)
Kiinteä karanjatko Euro New DN40/DN50 L=2m	F2001125		tilattaessa	0 kg/kpl		2 000	0,00 €/kpl	Lisää koriin
Kiinteä karanjatko Euro New DN65/DN80 L=2m	F2001124	3882031	tilattaessa	12 kg/kpl		2 000	87,20 €/kpl	Lisää koriin
Kiinteä karanjatko Euro New DN100/DN150 L=2m	F2001123	3882032	varastotuote	12 kg/kpl	100	2 000	88,30 €/kpl	Lisää koriin
Kiinteä karanjatko Euro New DN200/250/300 L=2m	F2000721	3882007	varastotuote	12 kg/kpl		2 000	89,30 €/kpl	Lisää koriin

Teleskooppinen karanjatko PAM NEW-linjaventtiileille

Katso tuotteen lisätiedot »

Näytä tuotteet

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	Mitat mm	Kuvaus	Hinta (ALV 0%)
Teleskooppinen karanjatko Euro New DN40/DN50 L1,7-2,7m	F2001130		tilattaessa	0 kg/kpl	1700-2700 mm	SQ14	0,00 €/kpl	Lisää koriin
Teleskooppinen karanjatko Euro New DN65/DN80 L1,7-2,7m	F2001131	3882028	tilattaessa	12 kg/kpl	1700-2700 mm	SQ17	139,10 €/kpl	Lisää koriin
Teleskooppinen karanjatko Euro New DN100/DN150 L1,7-2,7m	F2001132	3882027	tilattaessa	12 kg/kpl	1700-2700 mm	SQ19	146,40 €/kpl	Lisää koriin
Teleskooppinen karanjatko Euro New DN200/250/300 L1,7-3,0m	F2000701	3882033	tilattaessa	15 kg/kpl	1750-3000 mm	SQ24	231,00 €/kpl	Lisää koriin

Pulttisarjat laippaliitoksiin

Katso tuotteen lisätiedot »

Näytä tuotteet

Tuotenimi	Tuotenro	Saatavuus	Paino kg	DN	PN bar	Kuvaus	Kierre	Pulttikoko	Liitos	Pakkaustyyppi	Hinta (ALV 0%)
Pulttisarja A4 DN40-65 PN10 laippaliitokseen	FB40-65-A4	tilattaessa	1 kg/sarja	40, 50 ja 65	10	4 kpl kuusioruuvit, 4 kpl kuusiomutterit, 8 kpl aluslevyt	M16x80/38	M16	Laippa	ltk	17,00 €/sarja	Lisää koriin
Pulttisarja A4 DN80-125 PN10 laippaliitokseen	FB80-125-A4	varastotuote	2 kg/sarja	80, 100 ja 125	10	8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt	M16x70/38	M16	Laippa	ltk	42,40 €/sarja	Lisää koriin
Pulttisarja A4 DN150-200 PN10 laippaliitokseen	FB150-200-A4	varastotuote	3 kg/sarja	150 ja 200	10	8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt	M20x70/46	M20	Laippa	ltk	67,40 €/sarja	Lisää koriin
Pulttisarja A4 DN250-300 PN10 laippaliitokseen	FB250-300-A4	varastotuote	4 kg/sarja	250 ja 300	10	12 kpl kuusioruuvit, 12 kpl kuusiomutterit, 24 kpl aluslevyt	M20x90/46	M20	Laippa	ltk	100,60 €/sarja	Lisää koriin
Pulttisarja A4 DN350 PN10 laippaliitokseen	FB350-A4	tilattaessa	5 kg/sarja	350	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M20x90/46	M20	Laippa	ltk	197,70 €/sarja	Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen	FB400-A4	varastotuote	9 kg/sarja	400	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M24x100/54	M24	Laippa	ltk	239,80 €/sarja	Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen pyörivällä laipalla	FB400PL-A4	varastotuote	9 kg/sarja	400	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M24x140/62	M24	Laippa	ltk	294,80 €/sarja	Lisää koriin
Pulttisarja A4 DN450-500 PN10 laippaliitokseen	FB450-500-A4	tilattaessa	12 kg/sarja	450 ja 500	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M24x110/60	M24	Laippa	ltk	310,40 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen	FB600-A4	varastotuote	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x120/60	M27	Laippa	ltk	521,90 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen pyörivällä laipalla	FB600PL-A4	varastotuote	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x160	M27	Laippa	ltk	716,70 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen muovikauluslaipalla	FB600PIT-A4	tilattaessa	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x180	M27	Laippa	ltk	716,70 €/sarja	Lisää koriin
Pulttisarja A4 DN700 PN10 laippaliitokseen	FB700-A4	tilattaessa	22 kg/sarja	700	10	24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt	M27x120/60	M27	Laippa	ltk	620,60 €/sarja	Lisää koriin
Pulttisarja A4 DN800 PN10 laippaliitokseen	FB800-A4	tilattaessa	30 kg/sarja	800	10	24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt	M30x130/72	M30	Laippa	ltk	789,90 €/sarja	Lisää koriin
Kuparitahna kierteiden voiteluun	FB999	varastotuote	0,5 kg/kpl			Kuuman kestävä kuparitahna joka estää kierteiden kiinnileikkautumisen.				purkki	33,90 €/kpl	Lisää koriin

Teräsvahvisteinen EPDM-laippatiiviste DN 40-2000

Katso tuotteen lisätiedot »

Helppokäyttöinen ja varma tiiviste, jolla on pieni kiristysmomentti

Näytä tuotteet

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	DN	PN bar	Hinta (ALV 0%)
Teräsvahvisteinen EPDM-laippatiiviste DN 50	JBA50GV1	3262258	tilattaessa	0,08 kg/kpl	50	14885	11,30 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 65	JBA65GV1	3262259	tilattaessa	0,11 kg/kpl	65	14885	12,20 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 80	JBA80GV1	3262260	varastotuote	0,14 kg/kpl	80	14885	12,70 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 100	JBB10GV1	3262267	varastotuote	0,17 kg/kpl	100	14885	13,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 125	JBB12GV1	3262268	tilattaessa	0,2 kg/kpl	125	14885	15,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 150	JBB15GV1	3262269	varastotuote	0,24 kg/kpl	150	14885	18,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 200	JBB20GV1	3262270	varastotuote	0,31 kg/kpl	200	14885	23,20 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 250	JBB25GV1	3262271	tilattaessa	0,44 kg/kpl	250	14885	33,30 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 300	JBB30GV1	3262272	varastotuote	0,3 kg/kpl	300	14885	37,90 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 350	JBB35GV1		tilattaessa	1,4 kg/kpl	350	45931	0,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 400	JBB40GV1B		varastotuote	1,55 kg/kpl	400	45931	87,10 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 500	JBB50GV1		tilattaessa	1,23 kg/kpl	500	45931	0,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 600	JBB60GV1	3262277	varastotuote	2,6 kg/kpl	600	45931	124,40 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 700	JBB70GV1		tilattaessa	2 kg/kpl	700	45931	142,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 800	JBB80GV1		tilattaessa	3,9 kg/kpl	800	45931	156,10 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1000	JBC10GV1		tilattaessa	3,5 kg/kpl	1000	45931	215,40 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1200	JBC12GV1		tilattaessa	4,95 kg/kpl	1200	45931	304,70 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1400	JBC14GV1		tilattaessa	5,61 kg/kpl	1400	45931	0,00 €/kpl	Lisää koriin

Lisätiedot

Asennus

Asennus vaaka ja pystyputkeet. Asennusta ylösalaisin vältettävä luistipesän sakkautumisen johdosta.
Käytä aina teräsvahvisteista kumitiivistettä PE-putken hitsauslaippojen kanssa ja vältä ylikiristämistä

Standardit

NF EN 1074-1 : Valves for water supply – Fitness for purpose requirements and appropriate verification tests – Part 1 : General requirements.
NF EN 1074-2 : Valves for water supply – Fitness for purpose requirements and appropriate verification tests – Part 2 : Isolating Valves.
