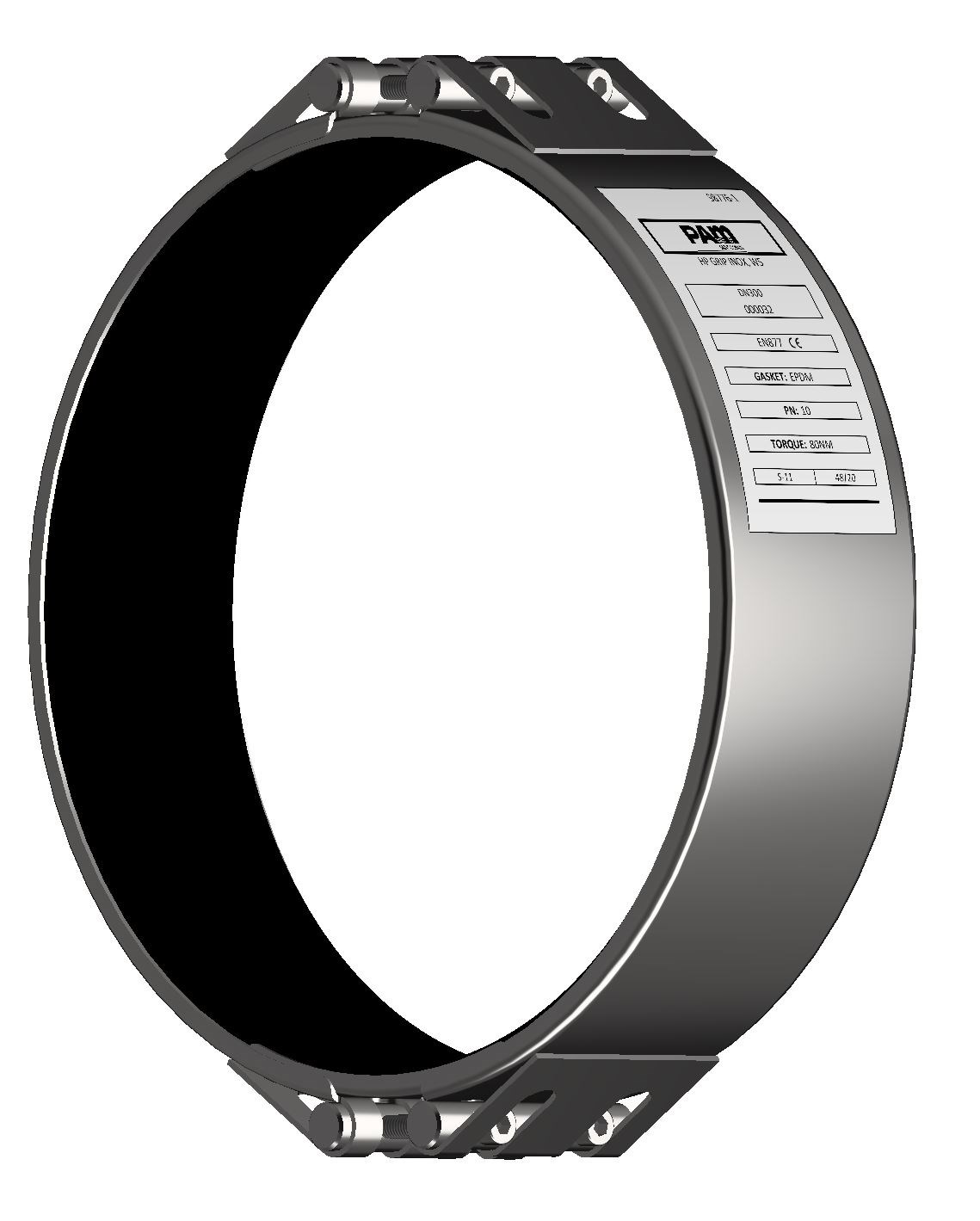

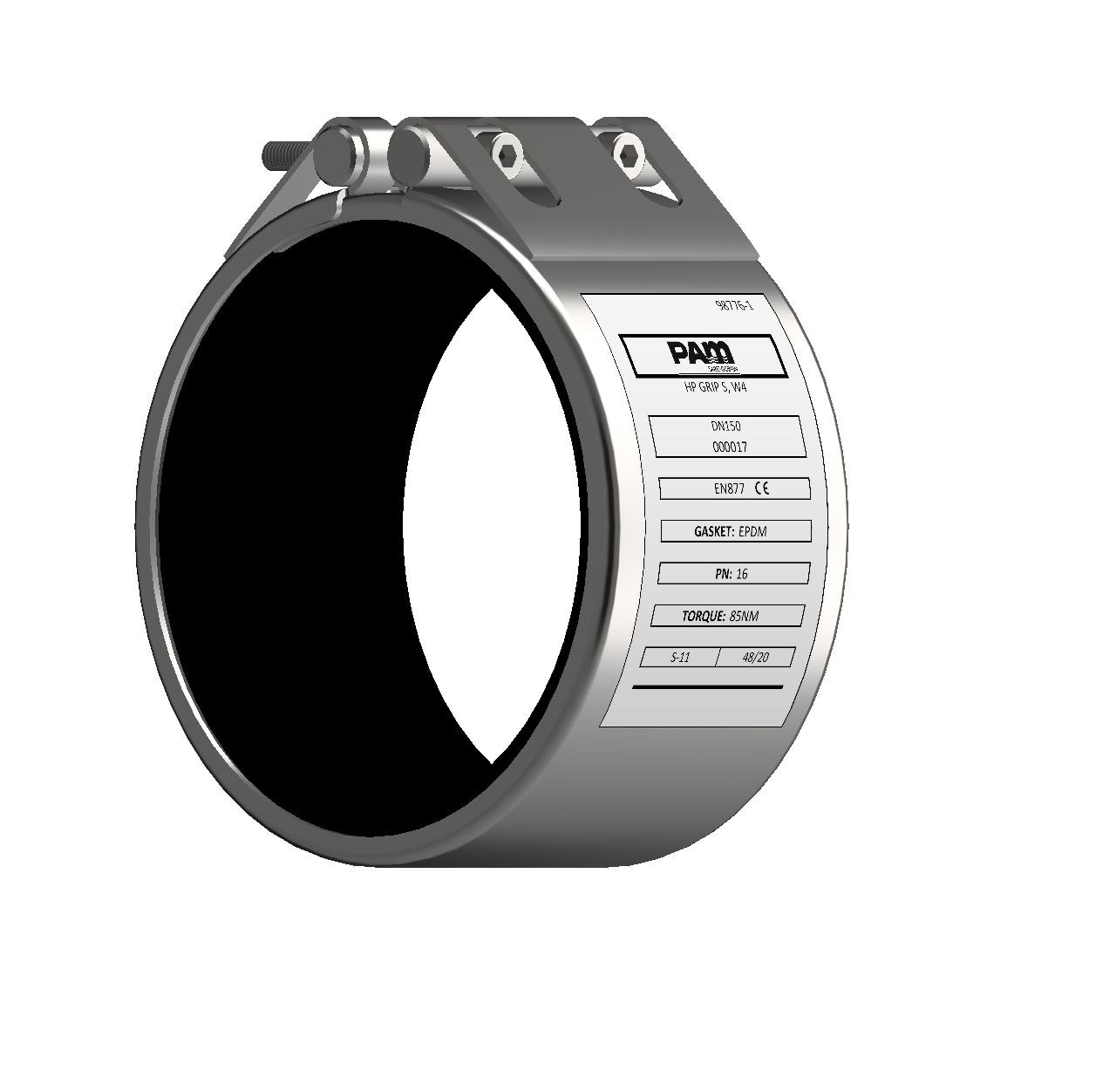

HP Grip W4 vetoakestävä pantaliitin

Vetorasitusta ja korkeaa painetta kestävä viemäriliitospanta DN100 - 600 valurautaisiin viemäröinti- ja sadevesijärjestelmiin

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

tuotetiedot

Tekninen kuvaus

  • Panta johon on integroitu ruostumattomasta teräksestä valmistetut vetoa kestävät kynsirenkaat.
  • Korvaa normaalin pannan ja tukipannan yhdistelmän
  • Toimitetaan asennusvalmiina.
  • Vetorasitusta kestävä, paineenkesto DN100-400 10 bar, DN500-600 4.0 bar.

Käyttökohde

  • Käytetään esim. pohjakulman liittämisessä sekä vaakalinjojen suunnan muutoksissa
  • Suositellaan käytettäväksi aina kun esiintyy, esim. padottamisen johdosta, vaara kulmakappaleeseen tai putkiliitokseen kohdistuvasta avaavasta voimasta.

Materiaalit

  • Ruuvit ja kiristysosat haponkestävää terästä AISI 316
  • Kuori ruostumatonta terästä AISI 304
  • Tiiviste EPDM-kumia
  • Erikseen saatavissa NBR-kumisella tiivisteellä (aggressiiviset tai kuumia öljyjä/liuottimia/hiilivetyjä sisältävät jätevedet)
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN PN bar Käyttöalue 1 mm Pulttikoko Pulttien määrä Kiristysmomentti Nm Pakkaustyyppi Pakkauskoko Hinta (ALV 0%)
Liitospanta HP Grip 100 S278532 0202339 tilattaessa 1,4 kg/kpl 100 10 108-112 M10 2 25 ltk 12 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 150 S278534 0202341 tilattaessa 3,2 kg/kpl 150 10 158-162 M16 2 85 ltk 10 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 200 S278535 0202342 tilattaessa 5 kg/kpl 200 10 208-216 M16 2 60 kpl 1 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 250 S278536 0202343 tilattaessa 8,6 kg/kpl 250 10 271.5-276.5 M16 4 80 kpl 1 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 300 S278537 0202344 tilattaessa 10 kg/kpl 300 10 323.5-328.5 M16 4 80 kpl 1 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 400 S278538 0202345 tilattaessa 14 kg/kpl 400 10 427.0-432.0 M16 4 150 kpl 1 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 500 S278539 0202346 tilattaessa 16 kg/kpl 500 4 530.0-535.5 M16 4 150 kpl 1 0,00 €/kpl Lisää koriin
Liitospanta HP Grip 600 S278540 0202347 tilattaessa 19 kg/kpl 600 4 633.0-639.0 M16 4 150 kpl 1 0,00 €/kpl Lisää koriin
Lisätiedot

Ominaisuudet

  • Kynsirenkaiden ja paineenkeston ansiosta erillistä tukipantaa ei tarvita.
  • DN100-200 maksimissaan 3° kulmapoikkeaman, DN250 ja suuremmat maks. 1°

Asennus

  • Asennus mukana seuraavan ohjeen mukaisesti.
  • Kiristysmomentti DN100 25 Nm, DN150 85 Nm, DN200 60 Nm, DN250-300 80 Nm, DN400-600 150 Nm.

Standardit

  • EN 877 CE
